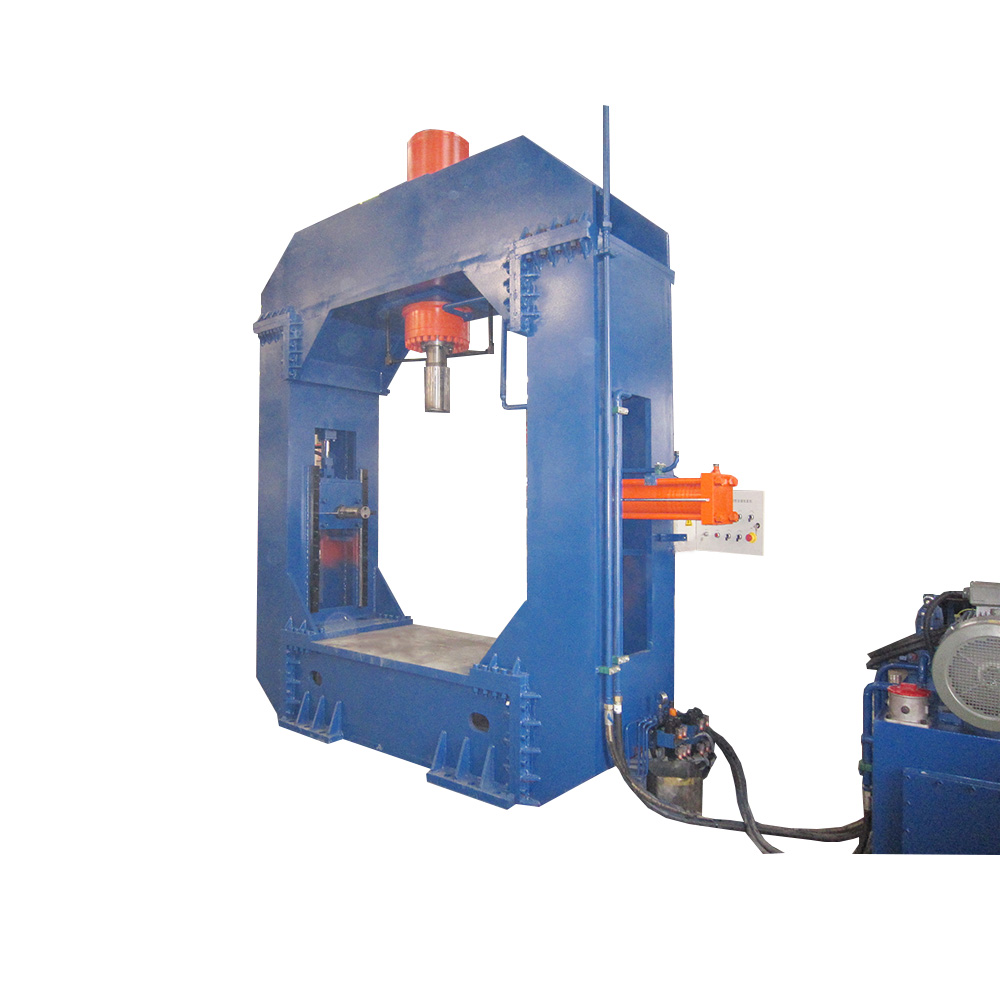

HX1500 钢管合缝校直机

一、用途：

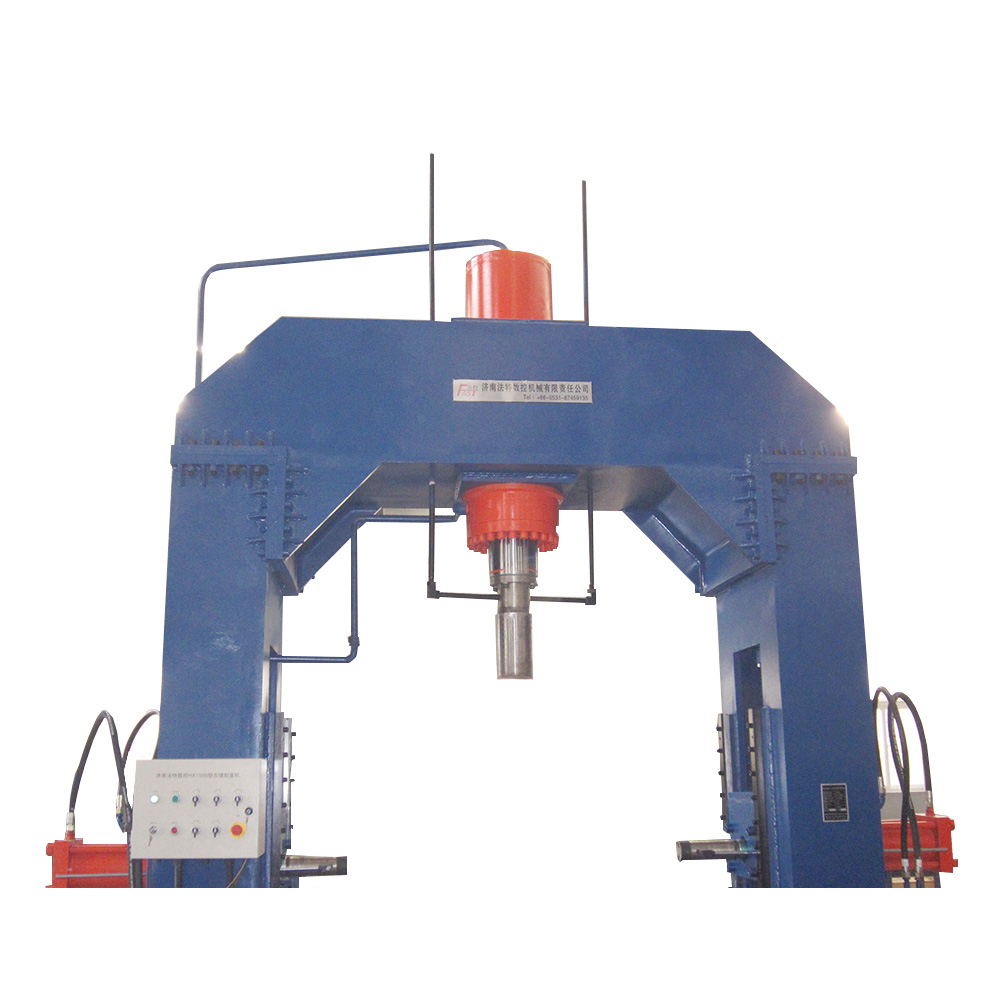

本机为龙门式液压合缝校直机，主要用于将卷制或折弯成型的钢管压紧合逢校直，便于钢管焊接，也可以用于圆筒、锥筒棱筒的合缝校直焊接，在石油、电力、造船及化工等行业有广泛的应用。

二、技术特征：

■ 本机上部安装有下、下主油缸，两侧各安装一个夹紧油缸，夹紧油缸在油缸带动下可以上下移动，配合加长压杆可对 Φ200mm-Φ1500mm 范围内各种直径的钢管进行合缝作业。

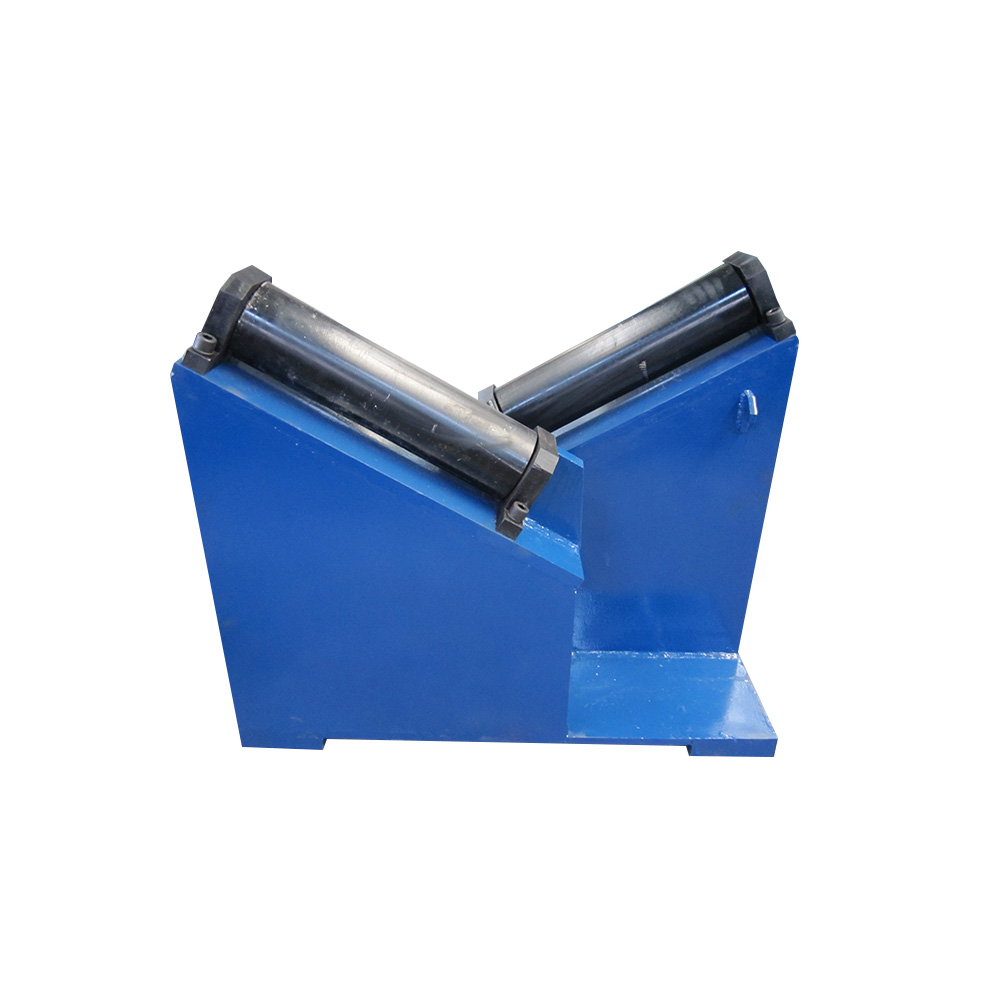

■ 主机下部有V 形工作台。

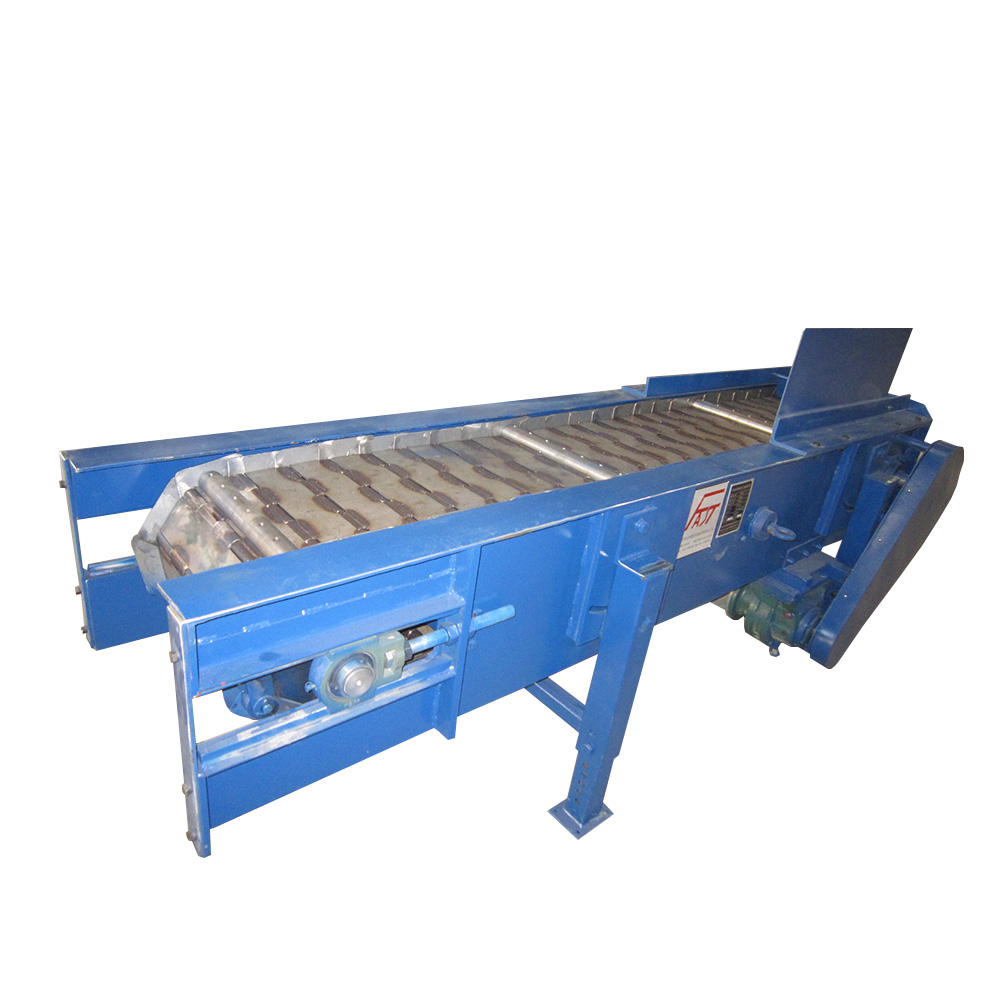

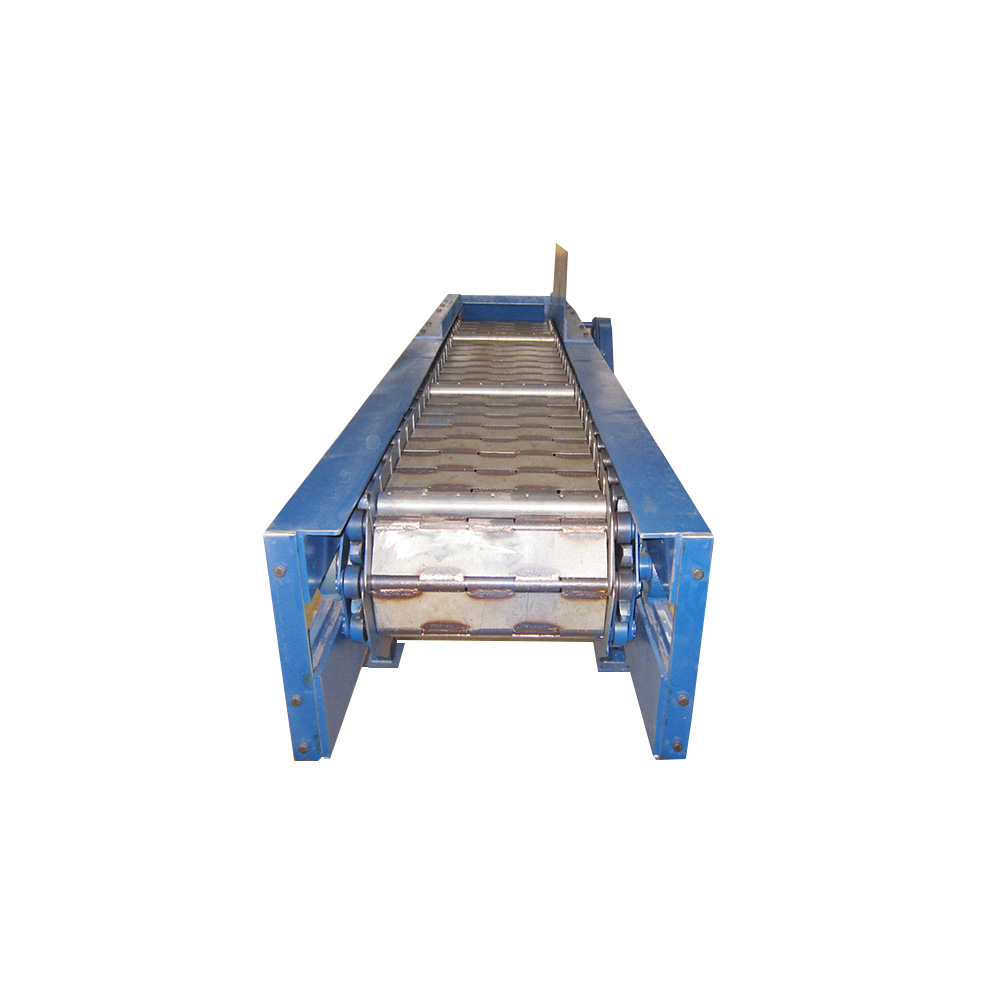

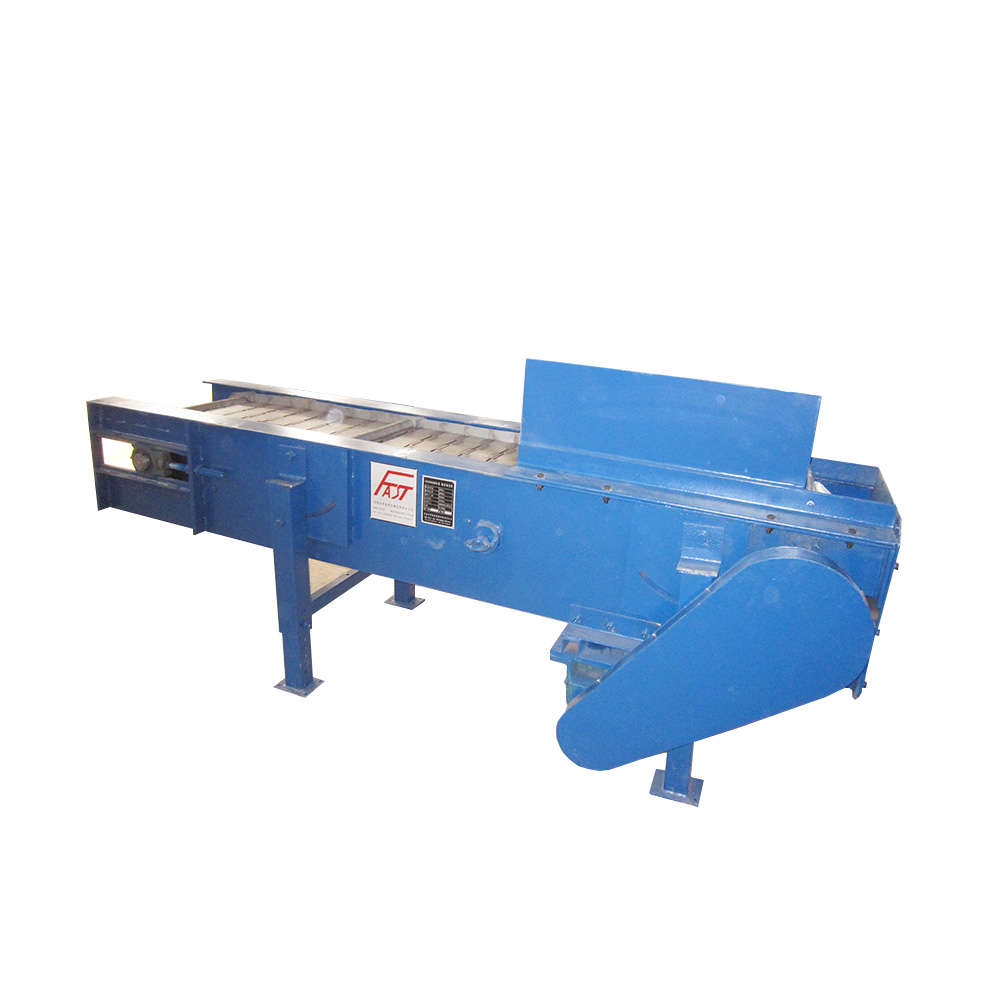

■ 前后配电动驱动滚道，降低了工人的劳动度。

■ 该机还可配上前后支架对钢管进行校直作业，一机两用。

三、主机主要技术参数：

HX1500龙门式液压钢管合缝机的组成、主要技术参数和配置明细

1、 设备的组成

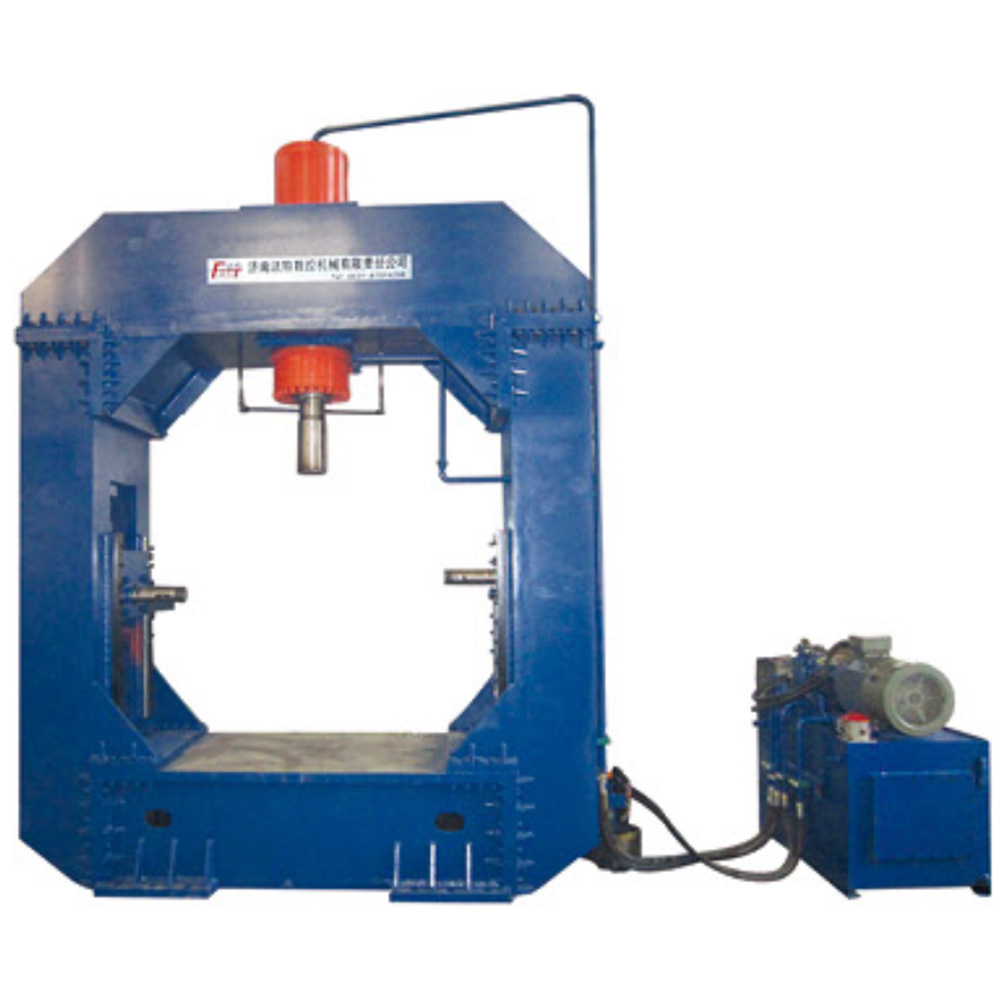

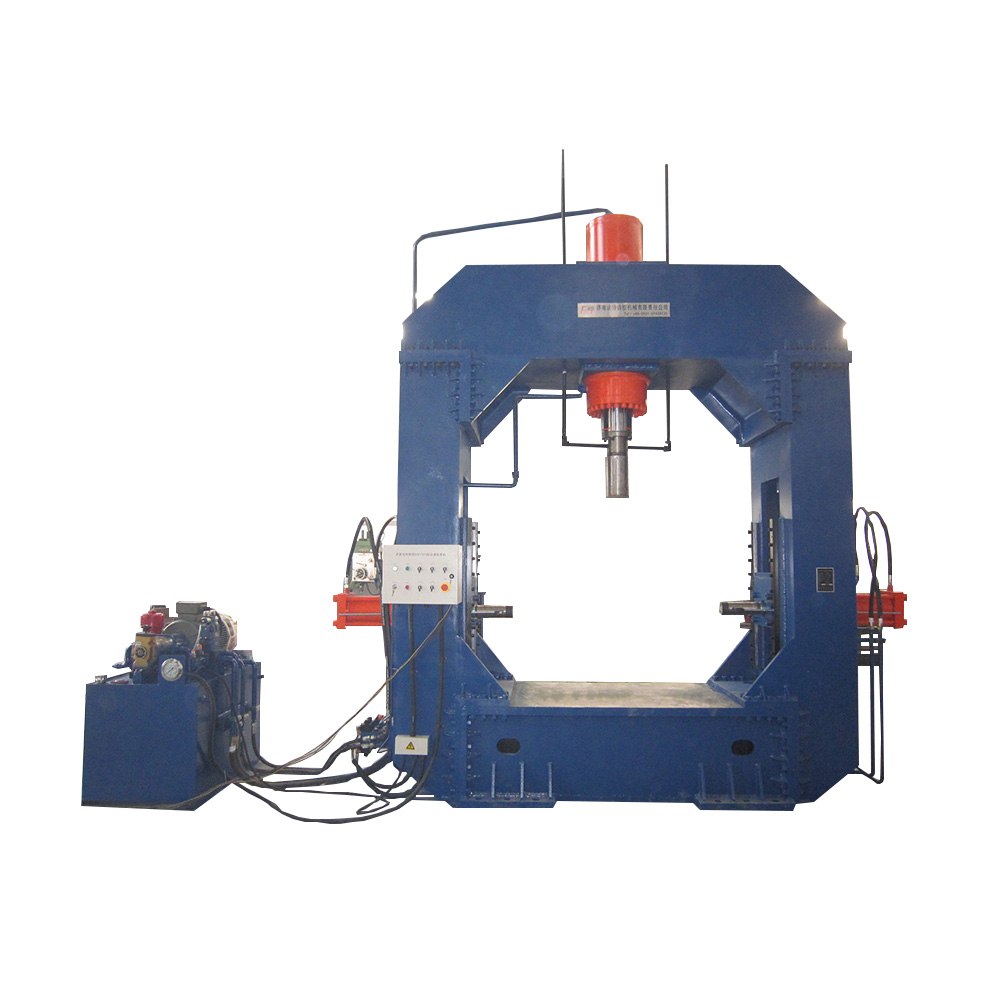

设备由龙门式液压机、液压站、控制柜、电动托架、托架导轨等部分组成。

2、 设备的主要技术参数

2.1  加工工件直径范围：φ200-φ1500mm（壁厚20mm，Q345）；

2.2  吨位：

主油缸：250吨；

两侧油缸：40吨；

2.3工作缸行程：

主  缸： 1000mm；

两侧油缸：600mm；

升降缸：700mm

2.4  工作行程速度:   主油缸16mm/sec；

两侧油缸 10-80mm/sec,速度可调

2.5  回程速度:       主油缸80mm/sec；

两侧油缸 100mm/sec,速度可调

2.6  功率:      22KW

2.7  外形尺寸：3000×1070×4800 mm

2.8  总重:  18吨；
